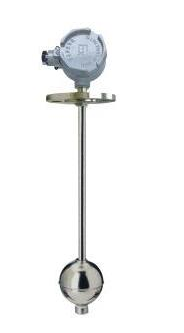

UHZ-50/S-UR/UB系列插入式磁性浮球液位變送器

文字：[大][中][小] 手機頁面二維碼

2024/10/29 瀏覽次數：

概述

1．UR系列插入式磁性浮球變送器
該液位變送器利用帶環形磁鋼的浮球隨液位升降，使主體管內的干簧管吸合，將液位轉換成相應的電阻輸出，該輸出電阻與本廠智能數顯儀表配套實現對液位的遙測、報警和控制。
2．UB系列插入式磁性浮球變送器
該液位變送器就是在UR系列液位變送器的基礎上，將其輸出電阻信號經專用模塊（即電子放大器）處理將電阻信號轉換成二線制的4-20mA信號輸出可直接與DDZ-Ⅲ電動單元儀表配套使用實現遙測，報警和控制，也可與本廠生產的智能型數顯儀表配套使用。
插入式磁性浮球液位變送器用于化工、電力、造紙、造船、環保、食品等行業，承壓（開口）容器內介質的液位的測量，用于地下槽，池，高層水箱的液位測量，更為簡單，可靠，最為理想。插入式液位變送器的材質為不銹鋼耐腐蝕，適用于，易燃，易爆的場所。
工作原理
入式磁性浮球液位變送器的主導管內裝有一組干簧管和精密電阻，當管外帶有環行磁鋼的浮球因浮力隨液位上下變化，相應在主導內位于液面處的干簧管在磁場作用下依次閉合（接通）使回路電阻值發生變化，經專用模塊轉換成電流輸出。

主要技術參數
1．測量范圍:0~6000mm㎜
2．遠傳精度:±1.5%（L≥1000mm）
±2.5%（L≤1000mm）
3．變送器電源:24VDC 4-20mA（二線制）R2=350Ω
4．介質溫度:-10℃~+80℃
5．介質密度:≥0.5g/cm3
6．工作壓力:<1.6MPa
7．連接法蘭尺寸:DN150.PN1.6凸面（HG20592-97）
8．現場指示精度:±2.5%F.S
9．防護等級:IP65
10．防爆等級:隔爆型ExdIIBT4-6
本安型ExiaCT4-6

特點：
1．結構簡單安裝方便維修容易工作穩定可靠。
2．應用范圍廣：除高粘度介質外所有介質均可測量。
3．變送器除4-20mA DC標準信號外,現場也可同時選液晶顯示或指針指示，調試方便。
4．本產品均采用進口干簧管，解決了干簧管的磁化問題。
